Верстка простейшего буклета с графическими элементами



Запускаем настольную издательскую систему QuarkXPress 5.0. Создаем новый документ (брошюру) формата В5 (половинка А4 листа). Если ваш будущий документ многостраничный, следует установить галочку в разделе Facing Pages (Титульный лист). см. рисунок 1.  Сразу задаем количество колонок текста 3 (не обязательно). Все размеры указаны в дюймах (1см = 0.4”). Ориентация документа - портретная. Для создания макеты вашей будущей брошюры вам понадобится текст (предпочтительнее текстовый файл в Win-кодировке *.txt) и изображения для начала в формате jpq, а для окончательного макетирования в формате TIF с разрешением 300 DPI в реальных размерах. Прорисуйте на бумаге Ваш будущий макет. Изображения могут быть произвольными.

При цифровой печати может использоваться модель RGB (Red, Green, Blue), однако для типографий применяется цветовая модель CMYK (Cyan, Magenta, Yellow, blacK). QuarkXPress не предназначен для обработки графического материала. Используйте другие редакторы, например Photoshop.

Рисунок 1Рисунок 2Рисунок 3

Активизируем инструмент Content (содержание) «Ладошка» он устанавливается по умолчанию. Вызываем функцию Get Text в меню File. Предварительно подготовьте простой текст для макета *.txt. Возможно перенос текста через буфер из текстового редактора WORD.

Форматирование текста.

Изменим шрифт, предварительно выделив весь текст (3 щелчка мышью) на (например) InformC, выберем размер 9 пт., установим режим выключка по формату (Justified). Установим атрибуты параграфа, вызвав с помощью Ctrl+Shift+F, красную строку (First Line) 0,5 см, расстояние после абзаца 0,3 см.рисунок 2. В меню Utilities установим русский перенос (Russian hyphenation). Добавим еще одну небольшую текстовую рамку в панели инструментов (вкл./выкл. F8) инструментом Rectangle Text Box Tool. Вынесем в эту рамку один из абзацев вашего текста (выделить абзац, копировать в буфер, вставить в рамку). С помощью инструмента Rotation Tool развернем рамку на 15°. Изменим заливку текстовой рамки, убедитесь, что на экране есть палитра цветов (F12). Выберем желтый 30% цвет и режим Rectangular Blend. Установим красную границу. В контекстном меню выберем команду Modify, в закладке Frame установим толщину 1 пт, В меню Item в закладке Runaround задаем обтекание вокруг рамки в 10 пт., что даст нам возможность создать свободное поле вокруг рамки с текстом, см.рисунок 3. Для создания фона на всю страницу воспользуемся еще одной текстовой рамкой. Ее заливаем двумя цветами: желтым и белым в режиме Linear Blend c углом в 90°. Теперь необходимо переместить этот слой вниз с помощью клавиш Shift+F5 или через контекстное меню. Уже пора произвести сохранение вашего документа (File Safe As).

Сделаем отдельную рамку для заголовка текстового блока нашего макета. Увеличим шрифт, применим контурный и оттеночные эффекты.

Рисунок 4Рисунок 6

Преобразование текста в графический объект.

Сделаем отдельную рамку для заглавия документа, которое будет располагаться на первой странице. В меню размеров (F9) (см. рисунок 5) увеличим шрифт (48 пт.), изменим его на Pollock1C, и увеличим расстояние между букв, так чтобы бы ваша строка занимала всю ширину страницы.  Обратите внимание на рисунке 5 на значение 30. В меню Style выберем команду Text to Box. Таким образом, текстовое поле переводится в графический блок, к которому можно в последствии применять все графические эффекты. Осталось заполнить этот блок изображением. В меню File выбираем режим Get Picture, вставляем изображение и добавляем рамку красного цвета в меню Item Frame толщиной в 1пт. см. рисунок 6.

Рисунок 5

Использование графического материала.

Воспользуемся инструментом Rectangle Picture Box Tool. Добавим прямоугольную рамку в нижнем левом углу нашей страницы. В меню File выбираем режим Get Picture, вставим изображение (см. изображение на рисунке 4 слева). Произведем пропорциональное заполнение графического блока с помощью сочетания клавиш Ctrl+Shift+Alt+F, увеличим (уменьшим) на 5% Ctrl+Shift+Alt+> (<), отцентрируем изображение относительно графической рамки Ctrl+Shift+М. Выберем только интересующую нас часть.

Работа со слоями.

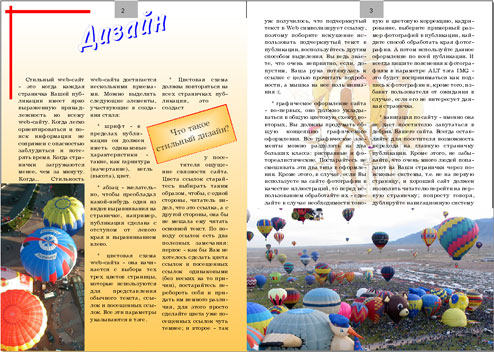

На второй странице вашего макета добавим фоновый слой с полупрозрачным изображением шара. Поместим этот слой за текст Shift+F5. Добавим еще одно изображение см. рисунок 4 справа внизу, по которому сверху будет располагаться текст. С помощью клавиши F5 переместим слой наверх. В тексте изменим количество колонок на 2. F7 убрать (включить) направляющие.

Рисунок 7Рисунок 9Рисунок 8

Работа с мастером шаблонов (F4).

Двойным щелчком мышью на A MasterA входим в редактирование шаблона документа. Добавляем в верхней части листа в левой и правой страницах текстовую рамку серого цвета для нумерации страниц, вставляем Ctrl+3. Вы увидите <#>, что позволит автоматически пронумеровать страницы (см. рисунок 4). Добавим две линии красного цвета на левой странице не выходя из мастера шаблонов.

Создаем обложку.

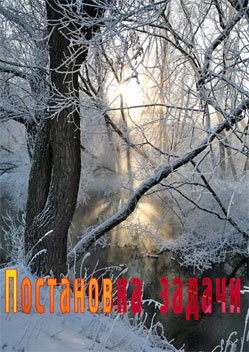

На третьем листе нашего документа добавим графическую рамку на весь лист и заполняем его изображением "зима" см. рисунок 7. Пропорционально увеличиваем его до размеров рамки. В меню раскладки страниц вашего документа переместим третью страницу перед первой. Перенесем заглавие (графический блок) со второй страницы на первую (см. рисунок 7). Таким образом у нас готова обложка нашей брошюры.

Различные варианты обтекания рисунков.

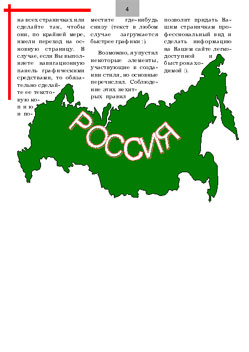

На четвертой странице добавим графическую рамку с изображением континента. Вызовем меню Modify закладку Runaround и установим в окне тип - режим Auto Image. Текст при этом будет обтекать изображение на установленном расстоянии (20 пт.) см. рисунок 8.

Создание надписи по кривой.

Воспользуемся инструментом Freehand Text-Path Tool. Нарисуем кривую линию, вдоль которой крупным шрифтом сделаем надпись "РОССИЯ".

Рисунок 10Рисунок 11
Сохранение документа и подготовка для типографии.

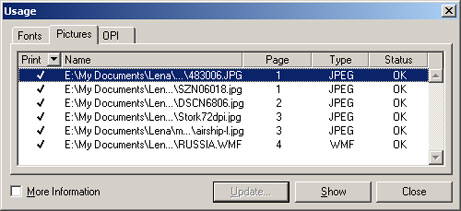

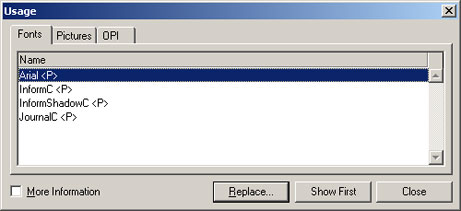

Проверка используемых шрифтов и изображений. Воспользуемся меню Utilities  Usage. Проверим наличие всех шрифтов и изображений, см. рисунки 10 и 11. В типографию передается отдельная папка, сформированная программой после выполнения команды Collect for Output меню File.

Буду признательна, услышать отклики или замечания о моей работе. Пишите мне по адресу.
