 ВЕКТОРНАЯ ГРАФИКА

Создание элемента оформления рекламы

Цель этого занятия создать векторное изображение в виде глобуса и заполнить его различными растровыми изображениями. Перед вами образец на тему спорт. Для построения земного шара на придется воспользоваться рисованием примитивов и их комбинированием.

Студенты самостоятельно могут создать данный элемент оформления после прохождения темы комбинирование объектов.

Рисунок 1

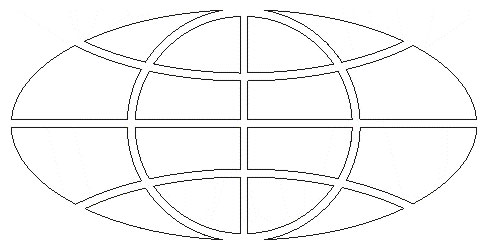

Прежде чем добавлять изображения в каждый сектор земного шара, необходимо выделить отдельные части. В программе CorelDraw эти элементы называются контейнером или PowerClip. На рисунке 2 хорошо видны области, в которые мы будем импортировать изображения. На рисунке 3 нижний эллипс отделен от частей земного шара, впоследствии мы применим к нему градиентную заливку.

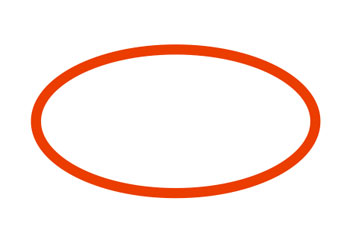

Нарисуем эллипс, без заливки с толщиной контура 2,8 мм, см. рисунок 3. Создадим 2 дубля, нажав сочетание клавиш Ctrl+D.

Рисунок 2Рисунок 3

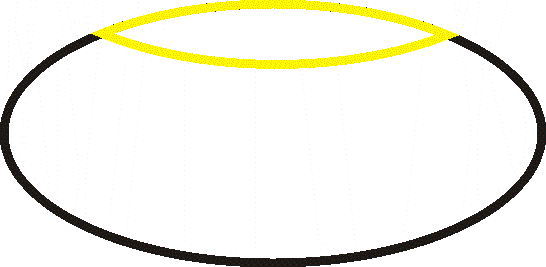

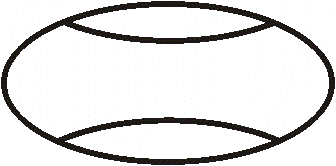

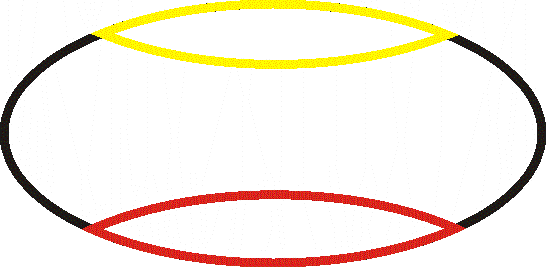

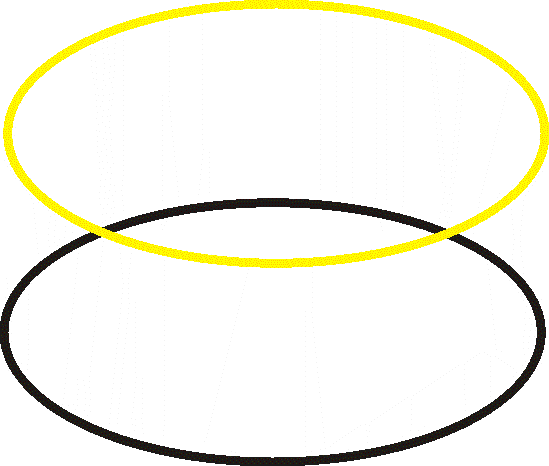

Для большей убедительности перекрасим наши эллипсы в другие цвета. Сначала выполним команду пересечение Intersection черного эллипса с желтым, не оставляя копию результирующего объекта, а источник (черный) на панели Dockers Shaping Intersection оставляем. Получается рисунок 5. Аналогичную операцию проделываем с нижней частью эллипса. Смотри рисунок 6. Выделяем 3 объекта и производим команду Combine (Ctrl+L). Объединяем контуры. Получаем рисунок 7, цвета пропали, т.к. мы получили один контур.

Рисунок 4Рисунок 5Рисунок 6

Рисунок 6Рисунок 7Рисунок 8

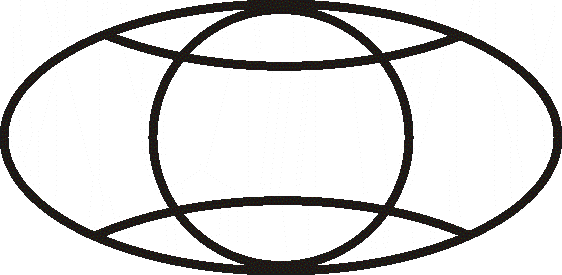

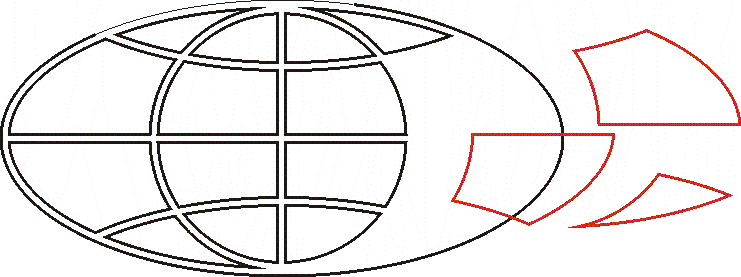

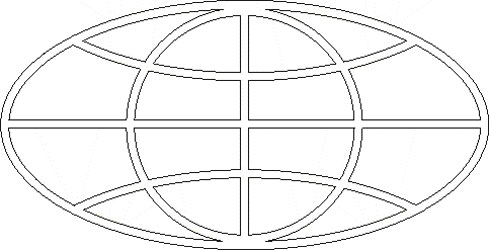

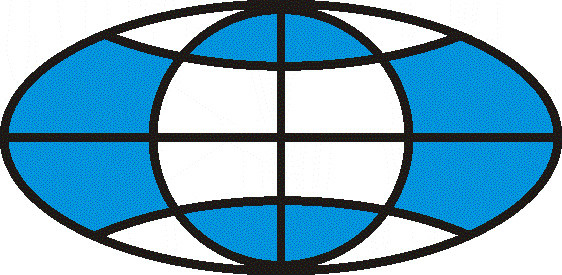

Добавляем окружность, при этом удерживаем клавиши Ctrl  и Shift для создание круга из центра. Выполняем команду Combine (Ctrl+L). См. рисунок 8. Осталось добавить две прямых. Рисуем с помощью инструмента кривая Безье Bezier Tool толщиной 2,8 мм. Еще раз выполняем команду Combine (Ctrl+L) и применяем заливку для большей наглядности. См. рисунок 9. Переводим контур нашего объекта в кривые с помощью сочетания клавиш Ctrl + Shift +Q. Отказываемся от заливки и получаем рисунок 2. С помощью команды Ctrl+K разбиваем наш контур на части, см.рисунок 10, где 3 правых объекта отделены от основного контура. Именно ради этих отдельных частей мы проделали столь сложный путь.

Рисунок 9Рисунок 10

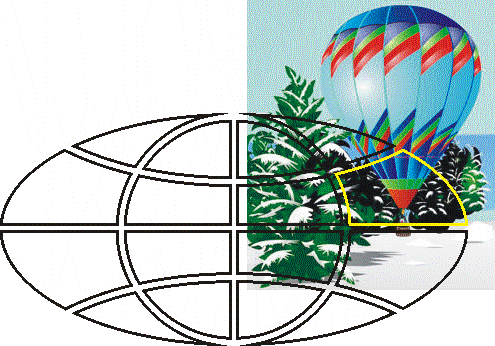

Теперь приступим к заполнению каждого контура экспортированным изображением. Воспользуемся рисунком 11. Поместим его на слой ниже земного шара определимся с частью нашего контура, куда будем заключать рисунок. На рисунке 12 часть выделена желтым цветом.

Рисунок 11Рисунок 12

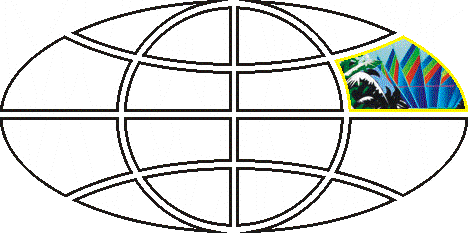

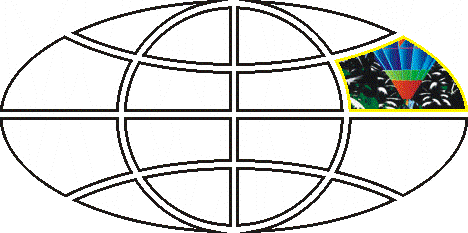

При выделенном изображении (рисунок 12) вызываем в меню Effect команду PowerClip поместить в контейнер. И Черной стрелкой указываем наш желтый контур. Получилось изображение на рисунке 13. Если вам надо отредактировать заключенную  внутрь часть изображения или передвинуть, то с помощью контекстного меню вы сможете это сделать. Однако, заметьте, в нашем варианте в контейнер поместилась вовсе не та часть которую мы указали, а середина рисунка 12. Избавиться от этой проблемы можно изменив параметры в меню Tools Options Edit, сняв галочку в окне автоматической центрировки элемента PowerClip, см. рисунок 14.

Рисунок 13Рисунок 14

Рисунок 15

Результат на рисунке 15. Осталось заполнить все части земного шара. Последним действием применяем к эллипсу радиальную заливку, выбираем для всех границ одинаковый цвет и наш земной шар принимает вид, показанный на рисунке 1 в начале урока. Тематика рисунков может быть самой разнообразной и зависеть от того, где вы будите применять этот объект. Не забудьте сохранить результат и в зависимости от дальнейшего использования, экспортировать его или в формат TIF - для типографий, или в JPG, GIF, PNG - для Web публикаций.

Просмотреть примеры работ Flash ролик.

Удачи, творите и у вас все получится!
